1．产品概述

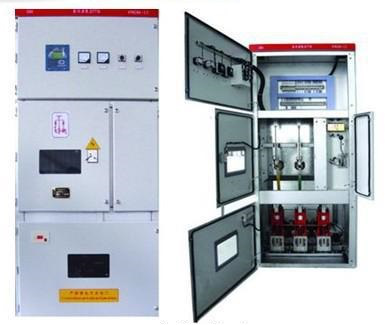

长期以来，我国3～35kV系统的电网大多采用中性点不接地的运行方式，此类电网在发生单相接地时，非故障相的对地电压将升高到线电压，但系统的线电压不变可以带故障短时间运行，提高了该类电网的供电可靠性，但这种供电方式在单相接地电流较大时容易产生弧光接地过电压和谐振过电压，给供电设备造成了极大的危害。为此我公司研发的BOSDK系列消弧消谐柜，利用目前已成熟的微机控制技术及相应的接地开关等组成一套自动系统，该产品在系统发生单相弧光接地时，将弧光接地转化为金属性接地，彻底消除弧光接地过电压，同时将电网过电压限制到系统允许的范围之内，使3~35kV中性点非有效接地电网既保持了原系统的优点，又将各种类型的过电压限制到尽可能低的水平，彻底解决了各种过电压对设备及运行安全的威胁，提高了这类电网供电的可靠性。

2. 装置主要特点

2.1消弧功能

2.2消谐功能

2.3过电压保护功能

2.4代替PT柜功能

3. 型号说明及图标

          系统电压：3   6   10   35（KV）

          额定电流：63、80、100、125、160、200（Ａ）

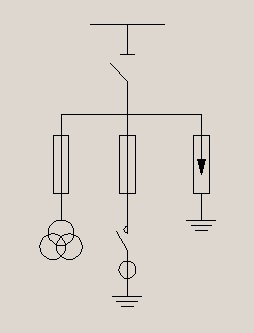

4.工作原理

4.1当系统发生故障时，微机控制器根据三相电压和零序电压的幅值信号进行计算处理，以判断相别和故障的性质，根据故障性质微机控制器作出如下处理：

4.2系统发生金属性单相接地、高阻接地、或发生PT断线时，装置均不动作控制器面板显示出故障类型及相别，并输出继电器常开接点报警信号；

4.3系统发生弧光接地时消弧装置在３0ms内令故障相真空接触器快速合闸，迅速将弧光接地转换为金属型接地，同时对故障点的电容电流进行分流，进一步保证电弧的可靠熄灭，大大提高了系统运行的可靠性，为了保证装置自身和系统的安全，消弧装置带有高压限流熔断器做为后备保护。

5.装置的主要功能

5.1装置核心控制器采用双CPU控制，能实现远程操控功能，满足无人值班变电所要求.

5.2装置中装设大能量过电压保护器，具有消除雷电过电压及操作过电压保护功能.

5.3由于系统中有重要负载存在，消弧装置动作后，自身能持续工作2个小时以上，以保证不停电的重要负载继续带电运行.

5.4具有单相直接接地选线报警功能

5.5装置具有存储不少于16次的事故记录，便于查询.

5.6装置综合性能优于国内同类产品.

5.7通信接口：RS-485，MODBUS规约
